熱鍍鋅、熱浸鋅、冷鍍鋅和電鍍鋅的區(qū)別

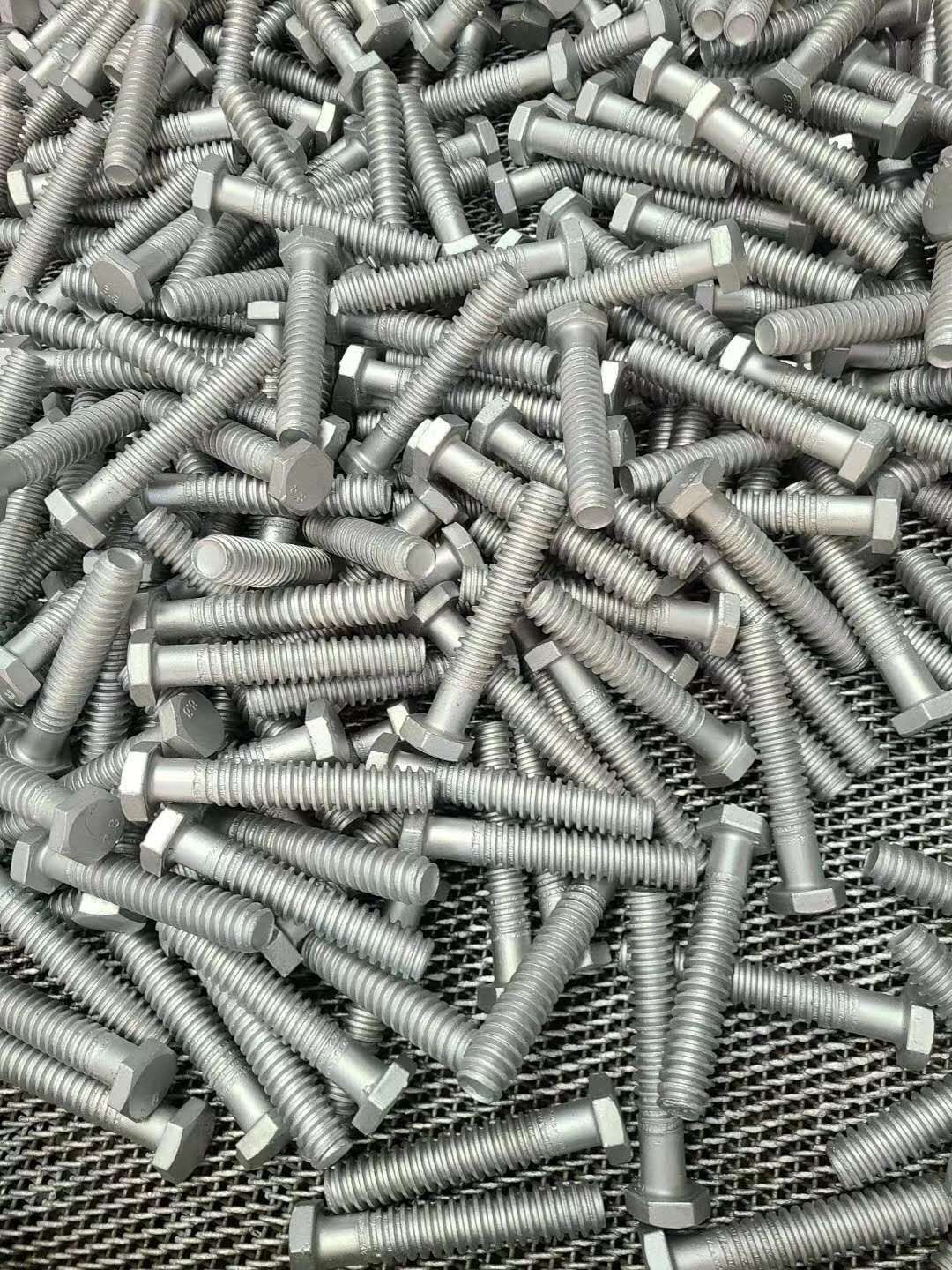

一、熱鍍鋅

熱鍍鋅既熱浸鋅，作為一種有效的金屬防腐方式，已被廣泛用于各行業(yè)的金屬結(jié)構(gòu)設(shè)施上。

熱鍍鋅是物理處理，反復(fù)的鍍鋅-冷卻過程完成鍍鋅。熱鍍鋅又稱為熱浸鍍鋅，他是在高溫下把鋅錠融化，在放入一些輔助材料，然后把金屬結(jié)構(gòu)件浸入鍍鋅槽中，使金屬構(gòu)件上附著一層鋅層。熱鍍鋅的優(yōu)點(diǎn)在于他的防腐能力強(qiáng)，鍍鋅層的附著力和硬度較好。

熱浸鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，鋅層厚度對(duì)5mm以下薄板不得小于65μm，對(duì)厚板不小于86μm。從而起到防腐蝕的目的。

熱鍍鋅工藝流程：成品酸洗-水洗-加助鍍液-烘干-掛鍍-冷卻-藥化-清洗-打磨-熱鍍鋅完工。

連續(xù)熱鍍鋅工藝：鋼材→加熱→冷卻至鍍鋅溫度→鍍鋅→冷卻。

熱浸鋅方式的優(yōu)點(diǎn)：耐久年限長(zhǎng)，生產(chǎn)工業(yè)化程度高，質(zhì)量穩(wěn)定。因而被大量用于受大氣腐蝕較嚴(yán)重且不易維修的室外鋼結(jié)構(gòu)中。如大量輸電塔、通訊塔等。近年來大量出現(xiàn)的輕鋼結(jié)構(gòu)體系中的壓型鋼板等。也較多采用熱浸鋅防腐蝕。熱浸鋅的首道工序是酸洗除銹，然后是清洗。這兩道工序不徹底均會(huì)給防腐蝕留下隱患。所以必須處理徹底。對(duì)于鋼結(jié)構(gòu)設(shè)計(jì)者，應(yīng)該避免設(shè)計(jì)出具有相貼合面的構(gòu)件，以免貼合面的縫隙中酸洗不徹底或酸液洗不凈。造成鍍鋅表面流黃水的現(xiàn)象。熱浸鋅是在高溫下進(jìn)行的。對(duì)于管形構(gòu)件應(yīng)該讓其兩端開敞。若兩端封閉會(huì)造成管內(nèi)空氣膨脹而使封頭板爆裂，從而造成安全事故。若一端封閉則鋅液流通不暢，易在管內(nèi)積存。

由于熱浸鋅的工藝溫度比較高，對(duì)回火溫度較低的材料很容易使其在鍍鋅的過程中被退火，從而硬度降低。此外對(duì)配合件使用熱浸鋅還要考慮鍍層的厚度對(duì)配合公差的影響。

二、冷鍍鋅

冷鍍鋅既電鍍鋅，是化學(xué)處理，通過電化反應(yīng)完成鍍鋅。“冷鍍”即“電鍍”，即把鋅鹽溶液通過電解，給鍍件上鍍層，一般來說不用加熱，上鋅量很少，遇到潮濕環(huán)境很容易脫落，只有10－50g/m2，其本身的耐腐蝕性比熱浸鍍鋅相差很多。采用電鍍鋅的價(jià)格相對(duì)便宜一些。

適合于修理工作（即在修理工作過程中，僅在被保護(hù)的鋼表面損傷的地方，只要修理好表面就可以重新涂敷）。冷鍍鋅工藝用于各種鋼制品和構(gòu)筑物的防腐。

實(shí)際上,冷鍍鋅的效果,頂多和涂防繡油相當(dāng),甚至不如!!結(jié)構(gòu)受力關(guān)鍵部位,千萬小心,特別是外露部位!

三、熱鍍鋅冷鍍鋅的工藝區(qū)別

熱鍍鋅是將工件除油、酸洗、浸藥、烘干后浸入溶化的鋅液里一定時(shí)間，之后取出。

冷鍍鋅是利用電解設(shè)備將工件經(jīng)過除油、酸洗后放入鋅鹽的溶液中，并連接電解設(shè)備的負(fù)極；在工件的對(duì)面放置鋅板連接在電解設(shè)備的正極，接通電源，利用電流從正極向負(fù)極的定向移動(dòng)，來完成鍍鋅。

四、熱鍍鋅冷鍍鋅的成品區(qū)別

熱鍍鋅外表沒有冷鍍鋅細(xì)膩光亮，但鋅層厚度方面熱鍍鋅是冷鍍鋅的幾十倍。防腐蝕性能也是電鍍鋅的幾十倍。

熱鍍鋅的優(yōu)點(diǎn)

1、處理費(fèi)用低：熱浸鍍鋅防銹的費(fèi)用要比其他漆料涂層的費(fèi)用低；

2、持久耐用：在郊區(qū)環(huán)境下，標(biāo)準(zhǔn)的熱鍍鋅防銹厚度可保持50年以上而不必修補(bǔ)；在市區(qū)或近海區(qū)域，標(biāo)準(zhǔn)的熱鍍鋅防銹層則可保持20年而不必修補(bǔ)；

3、可靠性好：鍍鋅層與鋼材間是冶金結(jié)合，成為鋼表面的一部份，因此鍍層的持久性較為可靠；

4、鍍層的韌性強(qiáng)：鍍鋅層形成一種特別的冶金結(jié)構(gòu)，這種結(jié)構(gòu)能承受在運(yùn)送及使用時(shí)受到機(jī)械損傷；

5、全面性保護(hù)：鍍件的每一部分都能鍍上鋅，即使在凹陷處、尖角及隱藏處都能受到全面保護(hù)；

6、省時(shí)省力：鍍鋅過程要比其他的涂層施工法更快捷，并且可避免安裝后在工地上涂刷所需的時(shí)間。

五、熱鍍鋅冷鍍鋅的環(huán)保影響

熱鍍鋅污染物排放少。熱鍍鋅的污染物主要是酸洗工件的廢酸。

冷鍍鋅的污染物主要包括酸洗工件的廢酸、電鍍廢液、廢鈍化液等。冷鍍鋅的污染物排放種類和數(shù)量大大超過熱鍍鋅。

六、電鍍鋅溶液分類

       1．氰化物鍍鋅

　　由于(CN)屬劇毒，所以環(huán)境保護(hù)對(duì)電鍍鋅中使用氰化物提出了嚴(yán)格限制，不斷促進(jìn)減少氰化物和取代氰化物電鍍鋅鍍液體系的發(fā)展，要求使用低氰(微氰)電鍍液。

　　采用此工藝電鍍后，產(chǎn)品質(zhì)量好，特別是彩鍍，經(jīng)鈍化后色彩保持好。

       2．鋅酸鹽鍍鋅

　　此工藝是由氰化物鍍鋅演化而來的。目前國內(nèi)形成兩大派系，分別為：a) 武漢材保所的“DPE”系列；b) 廣電所的“DE”系列。兩者都屬于堿性添加劑的鋅酸鹽鍍鋅，PH值為12.5~13。

　　采用此工藝，鍍層晶格結(jié)構(gòu)為柱狀，耐腐蝕性好，適合彩色鍍鋅。

　　注意：產(chǎn)品出槽后—>水洗—>出光(硝酸+鹽酸) —>水洗—>鈍化—>水洗—>水洗—>燙干—>烘干—>老化處理(烘箱內(nèi)80~90℃。

       3．氯化物鍍鋅

　　此工藝在電鍍行業(yè)應(yīng)用比較廣泛，所占比例高達(dá)40%。

　　鈍化后(蘭白)可以鋅代鉻(與鍍鉻相媲美)，特別是在外加水溶性清漆后，外行人是很難辯認(rèn)出是鍍鋅還是鍍鉻的。

　　此工藝適合于白色鈍化(蘭白，銀白)。

       4．硫酸鹽鍍鋅

　　此工藝適合于連續(xù)鍍(線材、帶材、簡(jiǎn)單、粗大型零、部件)，成本低廉。
