平鍵的規格型號及用途
時間: 2021-08-06 瀏覽次數:
簡介: 平鍵,是依靠兩個側面作為工作面,靠鍵與鍵槽側面的擠壓來傳遞轉矩的鍵。平鍵分為普通型平鍵、薄型平鍵、導向型平鍵、滑鍵四種。 普通型平鍵對中性好,定位精度高,折
簡介:

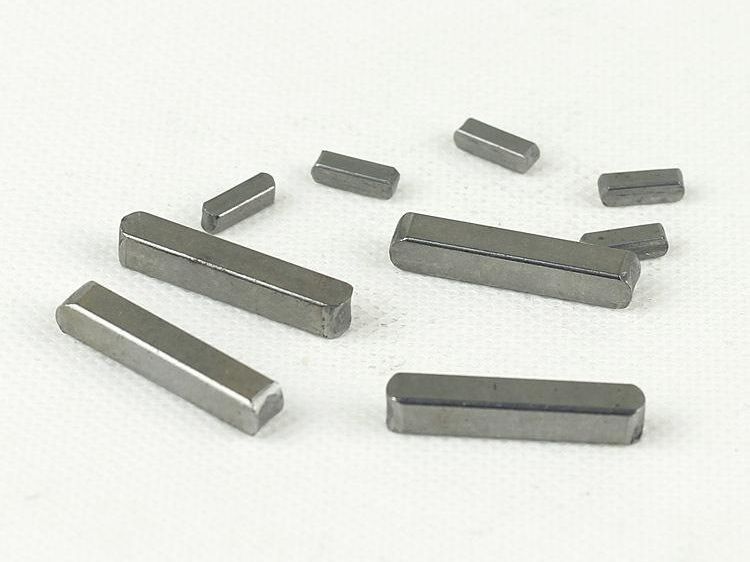

平鍵,是依靠兩個側面作為工作面,靠鍵與鍵槽側面的擠壓來傳遞轉矩的鍵。平鍵分為普通型平鍵、薄型平鍵、導向型平鍵、滑鍵四種。
普通型平鍵對中性好,定位精度高,折裝方便,但無法實現軸上零件的軸向固定,用于高速或承受沖擊、變載荷的軸;
薄型平鍵用于薄壁結構和傳遞轉矩較小的地方;
導向型平鍵用螺釘把健固定在軸上,用于軸上的零件沿軸移動量不大的場合;
滑鍵固定在輪轂上,軸上零件帶著鍵作軸向移動,用于軸上零件沿軸移動量較大的場合。
用途:
普通平鍵、半圓鍵、鉤頭楔鍵的用途功能
1.普通平鍵用途最廣,因為其結構簡單,拆裝方便,對中性好,適合高速、承受變載、沖擊的場合。
2.半圓鍵形似半圓,可以在鍵槽中擺動,以適應輪轂鍵槽底面形狀,常用于錐形軸端的聯接,且聯接工作負荷不大的場合。如一個帶錐度的軸頭,通過半圓鍵的聯接帶動普通A型皮帶輪轉動。
3.鉤頭楔鍵主要用為緊鍵聯接。在裝配后,因斜度影響,使軸與軸上的零件產生偏斜和偏心,所以不適合要求精度高的聯接。
型號:
薄型平鍵GB1567-79A型
薄型平鍵GB1567-79A型
普通平鍵GB1096-79B型(平頭)
普通平鍵GB1096-79B型(平頭)
普通平鍵GB1096-79C型(單圓頭)
普通平鍵GB1096-79C型(單圓頭)
