吊環螺母的標準與技術要求
時間: 2021-08-13 瀏覽次數:
吊環螺母: 吊環螺母是指螺帽與螺栓或螺桿擰在一起用來起緊固作用的零件,所有生產制造機械必須用的一種原件。吊環螺母為工程常用固定用掛件。螺母下方帶有絲扣,可根據其不同
吊環螺母:

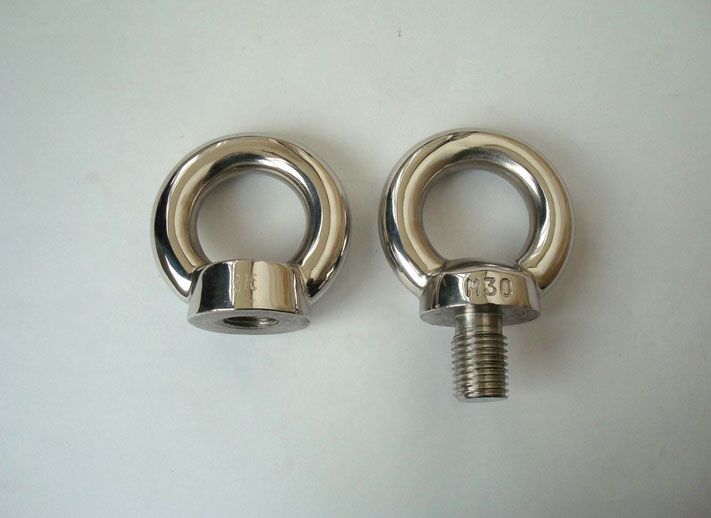

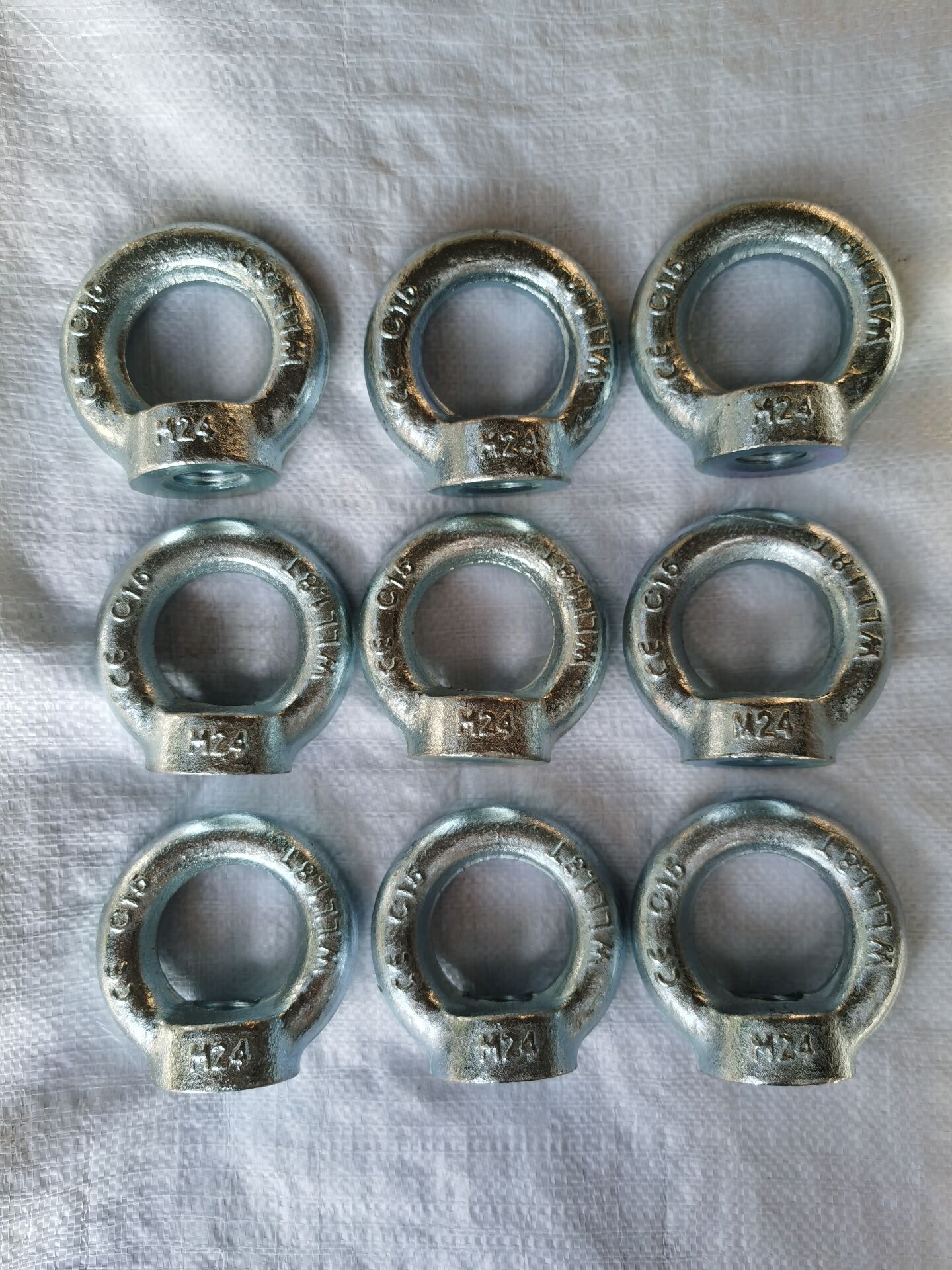

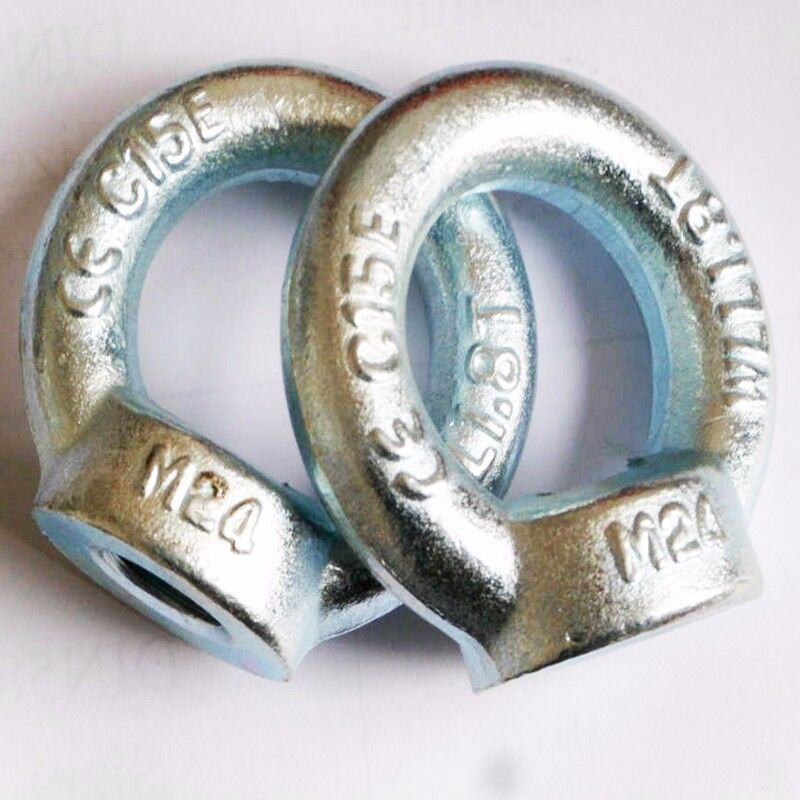

吊環螺母是指螺帽與螺栓或螺桿擰在一起用來起緊固作用的零件,所有生產制造機械必須用的一種原件。吊環螺母為工程常用固定用掛件。螺母下方帶有絲扣,可根據其不同規格,鉆孔,利用螺口固定。
簡介:
吊環螺母是將機械設備緊密連接起來的零件,通過內側的螺紋,同等規格吊環螺母和螺絲,才能連接在一起。吊環螺母,經常與外螺紋柱配合使用,起吊各種設備,如模具、機箱、電機等。
主題內容:
本標準規定了螺紋規格為M8-M100*6的吊環螺母。
適用范圍:
本標準適用于起吊機械,器具等一般裝卸用。
注:商品緊固件品種,應優先選用。
引用標準:
GB 90 緊固件驗收檢查、標志與包裝
GB 196 普通螺紋基本尺寸(直徑1~600mm)
GB 197 普通螺紋公差與配合(直徑1~355mm)
GB 230 金屬洛氏硬度試驗方法
GB 699優質碳素結構鋼技術條件
GB 1237 緊固件的標記方法
GB 5267 螺紋緊固件電鍍層
GB6394 金屬平均晶粒度測定法
標記:
螺紋規格為20mm,材料為20鋼,經正火處理,不經表面處理的A型吊環螺母的標記;螺母M20 JB/T 7382-1994。
技術條件:
吊環螺釘應用20或25鋼(GB699)制造,吊環螺釘必須經整體鍛造,鍛件應進行正火處理,并清除氧化皮,成品的晶粒度不應低于5級(YB27-77),鍛件不準有過燒,裂縫缺陷。
表面處理:
對吊環螺釘一般不進行表面處理,但根據要求,可進行鍍鋅鈍化,鍍鉻等表面處理,并就按GB5267-85規定。
電鍍鋅后應立即進行驅氧處理材料的化學成分及機械性能的試驗方法按GB699規定。常規檢查時,可不先進晶粒度試驗,晶粒度的試驗方法按YB27的規定。螺紋檢查用螺紋量規和光滑極限量規或萬能量具進行。
使用注意事項:
1、為防止事故,使用時不得超過下圖中規定的使用載荷。
2、環部發生肉眼可看見的變形時,應報廢。
3、起吊時,伴有加速度增加或沖擊時,必須選擇比上表使用載荷更小的載荷。
4、在45°起吊時應增加锪孔等措施,使螺栓或螺母的支承面同配合件緊密相貼。其次,加入適當?shù)膲|圈,使兩個環的方向位于同一平面內。這種組合的誤差(偏轉),從包含軸線的平面起應在5度以內。
5、出于增加機械性能的目的,采用特殊鋼等材料并進行熱處理時,具有延展性變小,容易在過載荷、環部變形之前發生破斷,這是危險的。
