螺栓、螺釘、螺絲三個概念有什么區別?
時間: 2021-08-16 瀏覽次數:
生活中,常常提到螺栓、螺釘、螺絲等,那它們的區別是什么呢?其實,標準的說法是沒有螺絲和螺帽的。螺絲是俗稱,帶有外螺紋的都可稱為螺絲。螺母的外形通常為六角形,內孔為
生活中,常常提到螺栓、螺釘、螺絲等,那它們的區別是什么呢?其實,標準的說法是沒有螺絲和螺帽的。螺絲是俗稱,帶有外螺紋的都可稱為"螺絲"。 螺母的外形通常為六角形,內孔為內螺紋,用來與螺栓配合,把緊相關件。 螺帽是俗稱,標準應稱"螺母"。 螺栓的頭部一般為六角形,桿部帶有外螺紋。 螺釘較小,頭部有平頭、十字頭等,桿部帶有外螺紋。 螺柱實際應叫“雙頭螺柱”,兩頭均有外螺紋,中間一般是光桿。螺紋長的一端用來與深孔連接,短的一段與螺母連接。
標準緊固件共分十二大類,選用時按緊固件的使用場合和其使用功能進行確定。
確定品種
(1) 品種的選擇原則
① 從加工、裝配的工作效率考慮,在同一機械或工程內,應盡量減少使用緊固件的品種;
② 從經濟考慮,應優先選用商品緊固件品種。
③ 根據緊固件預期的使用要求,按型式、機械性能、精度和螺紋等方面確定選用品種。
(2) 型式
① 螺栓

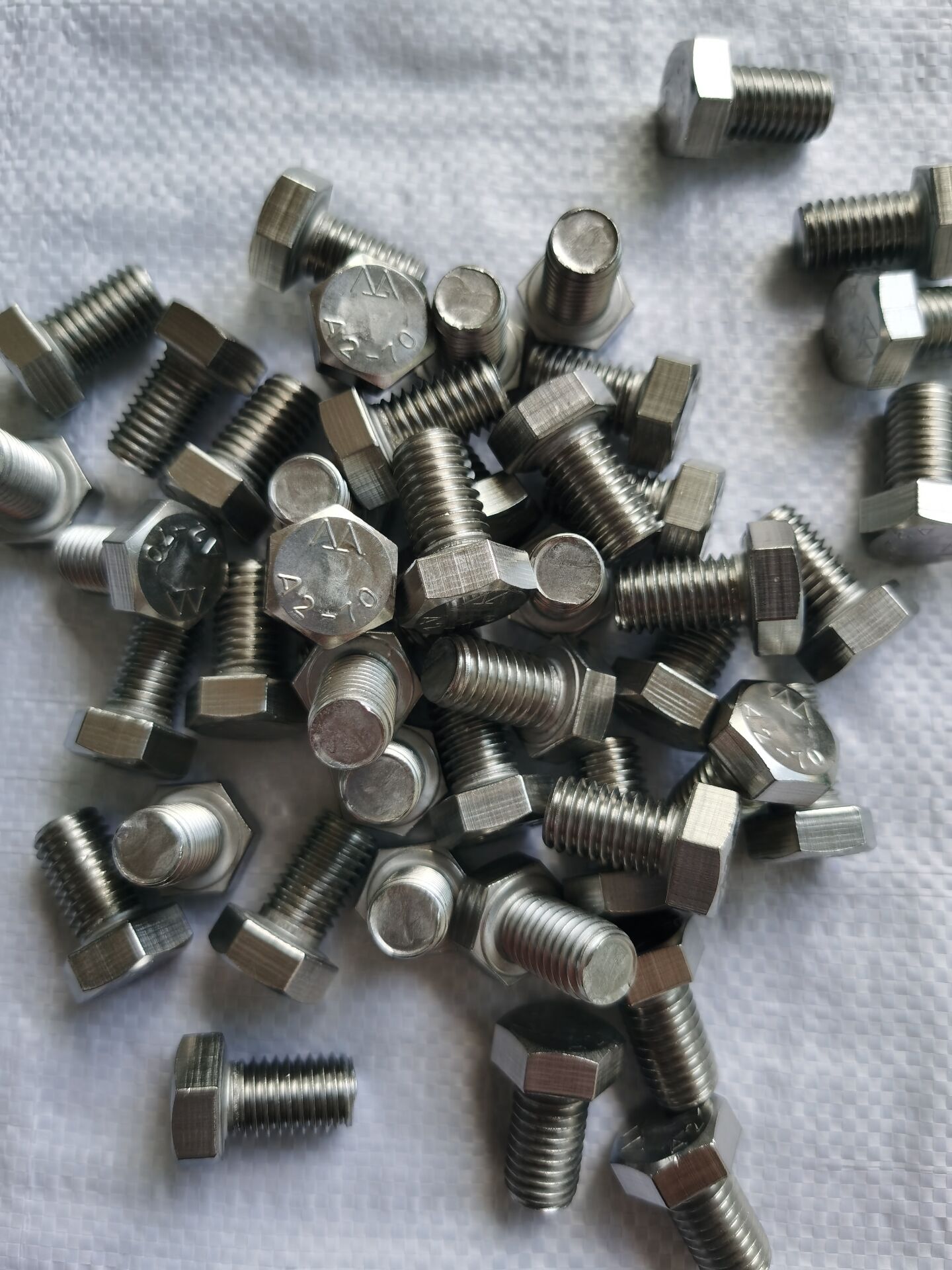

a) 一般用途螺栓:品種很多,有六角頭和方頭之分。六角頭螺栓應用最普通,按制造精度和產品質量分為A、B、C等產品等級,以A和B級應用最多,并且主要用于重要的、裝配精度高以及受較大沖擊、振動或變載荷的地方。六角頭螺栓按其頭部支承面積大小及安裝位置尺寸,可分為六角頭與大六角頭兩種;頭部或螺桿有帶孔的品種供需要鎖緊時采用。方頭螺栓的方頭有較大的尺寸和受力表面,便于扳手口卡住或靠住其他零件起止轉作用,常用在比較粗糙的結構上,有時也用于T型槽中,便于螺栓在槽中松動調整位置。見GB8、GB5780~5790等。
b) 鉸制孔用螺栓:使用時將螺栓緊密鑲?cè)脬q制孔內,以防止工件錯位,見GB27等。
c) 止轉螺栓: 有方頸、帶榫之分,見GB12~15等;
d) 特殊用途螺栓:包括T型槽用螺栓、活節螺栓和地腳螺栓。T型槽用螺栓多用于需經常拆開連接的地方;地腳螺栓用于水泥基礎中固定機架或電機底座。見GB798、GB799等;
e)鋼結構用高強度螺栓連接副:一般用于建筑、橋梁、塔架、管道支架及起重機械等鋼結構的摩擦型連接的場合,見GB3632等。
② 螺母

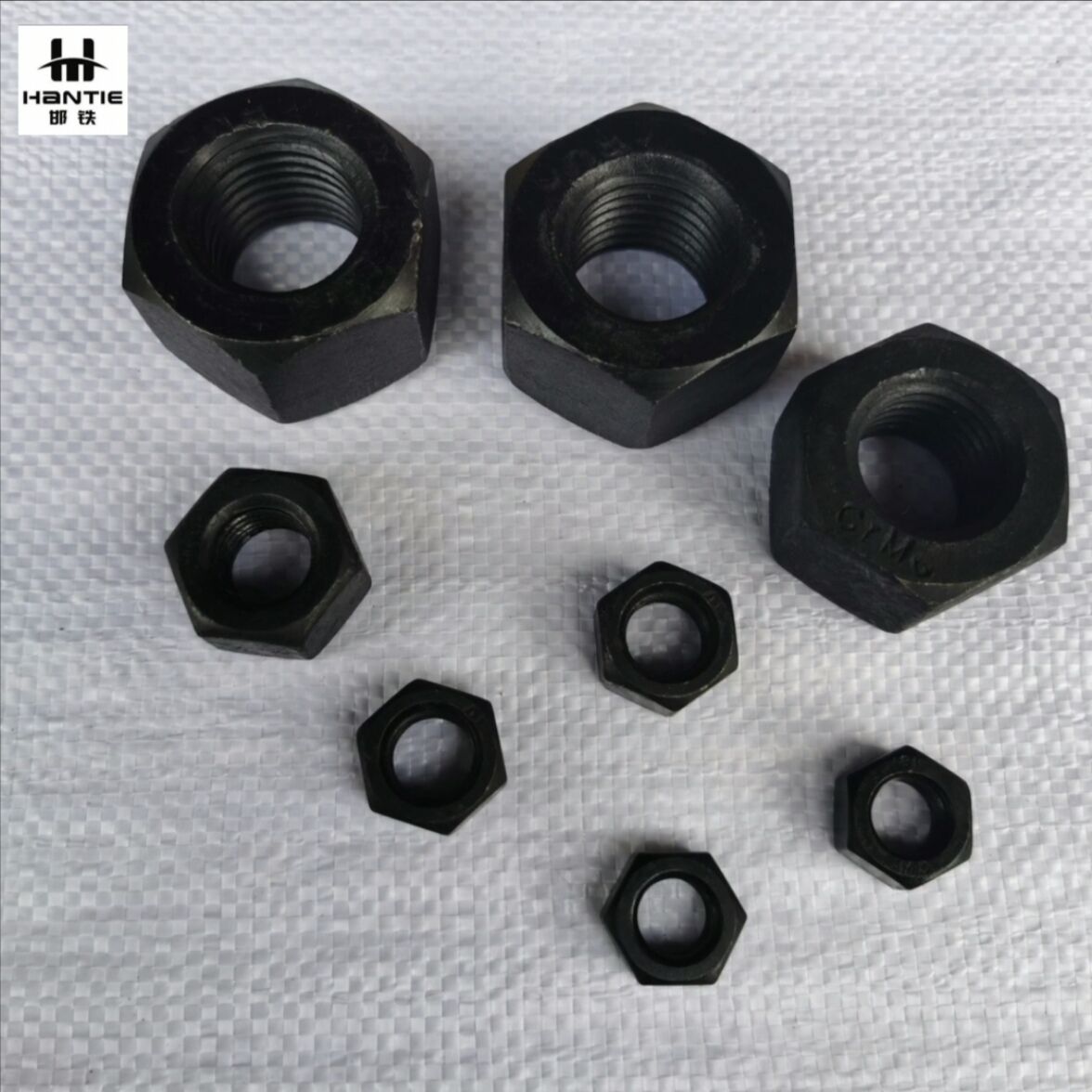

a) 一般用途螺母:品種很多,有六角螺母,方螺母等。六角螺母配合六角螺栓應用最普遍,按制造精度和產品質量分為A、B、C級等產品等級。六角薄螺母在防松裝置中用作副螺母,起鎖緊作用,或用于螺紋連接副主要承受剪切力的地方。六角厚螺母多用于經常拆卸的連接中。方螺母與方頭螺栓配用,扳手卡住不易打滑,多用于粗糙、簡單的結構。見GB41、GB6170~6177等;
b) 開槽螺母:主要指六角開槽螺母,即在六角螺母上方加工出槽。它與螺桿帶孔螺栓和開口銷配合使用,以防止螺栓與螺母相對轉動,見GB6178~6181等;
c) 鎖緊螺母:指具有鎖緊功能的螺母,有尼龍嵌件六角鎖緊螺母和全金屬六角鎖緊螺母等。六角尼龍圈鎖緊螺母具有非??煽康姆浪赡芰?,在使用溫度-60~+100℃和一定的介質條件下,具有不損壞螺栓及被連接件和可以頻繁裝卸等有點。見GB889、GB6182~6187等;
d) 特殊用途螺母:如蝶形螺母、蓋形螺母、滾花螺母和嵌裝螺母等。蝶形螺母一般不用工具即可拆裝,通常用于需經常拆開和受力不大的地方;蓋形螺母用在端部螺扣需要罩蓋的地方。見GB62、GB63、GB802、GB923、GB806、GB807、GB809等。
③ 螺釘
a) 機器螺釘:因頭型和槽形不同而分成許多品種。頭型有圓柱頭、盤頭、沉頭和半沉頭幾種,頭部槽形一般為開槽(一字槽)、十字槽和內六角槽三種。十字槽螺釘施擰時對中性好,頭部強度比一字槽的大,不易擰禿,一般多用于大批量生產中。內六角螺釘、內六角花形螺釘可施加較大的擰緊力矩,連接強度大,頭部能埋入機體內,用于要求結構緊湊、外形平滑的連接處。見GB65、GB67~69及GB818~820等;
b) 緊定螺釘:緊定螺釘作固定零件相對位置用,頭部有帶一字槽的、內六角的和方頭等類型。方頭可施加較大的擰緊力矩,頂緊力大,不易擰禿,但頭部尺寸較大,不便埋入零件內,不安全,特別是運動部位不宜使用。帶一字槽的、內六角的則便于沉入零件。緊定螺釘末端根據使用要求的不同,一般最常用的有錐端、平端、圓柱端三種。錐端適用于硬度小的零件;使用無尖的錐端螺釘時,在零件的頂緊面上要打坑眼,時錐面壓在坑眼邊上。末端為平端的螺釘,接觸面積大,頂緊后不傷零件表面,用于頂緊硬度較大的平面或經常調節位置的場合。末端為圓柱端的螺釘不損傷零件表面,多用于固定裝在管軸(薄壁件)上的零件,圓柱端頂入軸上的孔眼種,靠圓端的抗剪切作用,可傳遞較大的載荷。見GB71、GB73~75、GB77~78等;
c)內六角螺釘:內六角螺釘適用于安裝空間較小或螺釘頭部需要埋入的場合,見GB70、GB6190~6191和GB2672~2674等;
d)特殊用途的螺釘:如定位螺釘、不脫出螺釘和吊環螺釘,見GB72、GB828~829、GB837~839、GB948~949和GB825等。
④ 螺柱
a)不等長雙頭螺柱:適用于一端擰入部件機體起連接或緊固作用的場合,見GB897~900;
b)等長雙頭螺柱:適用于兩端與螺母相配起連接或定距作用。見GB901、GB953等。
⑤ 木螺釘
因頭型和槽形不同而分成許多品種。頭型有圓頭、沉頭、半沉頭等幾種,頭部槽形為開槽(一字槽)和十字槽兩種 ,見GB99~101、GB950~952。
⑥自攻螺釘
a) 普通自攻螺釘:螺紋符合GB5280,螺距大,適合在薄鋼板或銅、鋁、塑料上使用,見GB845~847, GB5282~5284等;
b) 自攻鎖緊螺釘:螺紋符合普通米制粗牙螺紋,適合在需耐振動場合使用,見GB6560~6564。
⑦墊圈
a)平墊圈:用以克服工件支承面不平和增大支承面應力面積,見GB848、GB95~97和GB5287;
b)彈簧(彈性)墊圈:彈簧墊圈靠彈性及斜口摩擦防止緊固件的松動,廣泛用于經常拆卸的連接。內齒彈性墊圈、外齒彈性墊圈圓周上具有很多銳利的彈性翹齒,刺壓在支承面上,能阻止緊固件的松動。內齒彈性墊圈用于頭部尺寸較小的螺釘頭下;外齒彈性墊圈多用于螺栓頭和螺母下。帶齒的彈性墊圈比普通彈簧墊圈體積小,緊固件受力均勻、防止松動也可靠,但不宜用于常拆卸處。見GB93、GB859~860和GB955;
c)止退墊圈:有內齒鎖緊墊圈、外齒鎖緊墊圈、單耳止動墊圈、雙耳止動墊圈和圓螺母用止動墊圈等。單耳和雙耳止動墊圈允許螺母擰緊在任意位置加以鎖定,但緊固件需靠邊緣處為宜,見GB861~862、GB854~855、GB858等;
d) 斜墊圈:為了適應工作支承面的斜度,可使用斜墊圈。方斜墊圈用來將槽鋼、工字鋼翼緣之類傾斜面墊平,使螺母支承面垂直于釘桿,避免螺母擰緊時使螺桿受彎曲力。見GB852~853等。
⑧ 擋圈
a) 彈性擋圈:軸用和孔用彈性擋圈卡在軸槽或孔槽中供滾動軸承裝入后止退用,另外還有軸用開口擋圈,主要用來卡在軸槽中作零件定位用,但不能承受軸向力。見GB893~894和GB896;
b)鋼絲擋圈:有孔用(軸用)鋼絲擋圈及鋼絲鎖圈。鋼絲擋圈裝在軸槽或孔槽中供零件定位用時亦可承受一定的軸向力。見GB895.1~.2、GB921;
c)軸類件用鎖緊擋圈:有用錐銷鎖緊的擋圈和用螺釘鎖緊的擋圈,主要用于防止軸上零件的軸向移動。見GB883~892。
d)軸端擋圈:有用螺釘緊固的軸端擋圈和用螺栓緊固的軸端擋圈,主要用來鎖緊固定在軸端的零件。見GB883~982。
⑨銷
a) 圓柱銷:圓柱銷多用于軸上固定零件,傳遞動力,或作定位元件。圓柱銷有不同直徑公差,可供不同配合要求使用。圓柱銷一般靠過盈固定在孔中,因此不宜多拆卸。見GB119~120、GB878~880等;
b圓錐銷:圓錐銷具有1:50的錐度,便于安裝對眼,也可保證自鎖,一般用作定位元件和連接元件,多用于要求經常拆卸的地方。內螺紋圓錐銷和螺尾錐銷,用于不穿通的孔或者用于很難打出銷釘?shù)目字?。開尾圓錐銷打入孔中后末端可張開,防止銷釘本身從孔內滑出。見GB117~118、GB881和GB877等。
圓柱銷和各種圓錐銷的銷孔,一般都需經過鉸孔加工,多次裝拆后會降低定位的精度和連接的緊固,只能傳遞不大的載荷。彈性圓柱銷本身具有彈性,裝在孔中保持有張力,不易松脫,拆卸方便,且不影響配合性質,銷孔不需鉸制。帶孔銷和銷軸,都用于鉸連接處;
c)開口銷:開口銷是連接機件的防松裝置,使用時穿入螺母、帶銷孔的螺栓或其他連接件的銷孔中,然后把腳分開。見GB91。
⑩鉚釘
a)熱鍛成型鉚釘:一般規格較大,多用于機車、船舶及鍋爐等,通常需通過熱鍛使頭部成型,見 GB863~866;
b) 冷鐓成型鉚釘:一般直徑規格16mm,通常通過冷鐓使頭部成型,見GB867~870、GB109等。
c)空心和半空心鉚釘:空心鉚釘用于受剪力不大處,常用來連接塑料、皮革、木料、帆布等非金屬零件。
