鋼管DN尺寸對照表
時間: 2021-08-22 瀏覽次數:

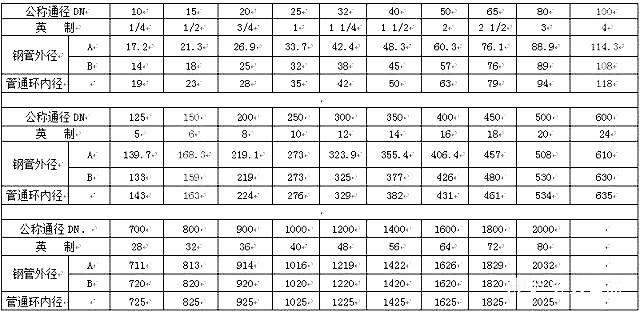

鋼管DN尺寸換算表: 鋼管尺寸對應DN計算值對應管道的通稱直徑 4分DN1521.318 6分DN2026.925 1寸DN2533.732 1.2寸DN3242.438 1.5寸DN4048.345 2寸DN5060.357 2.5寸DN6576.176 3寸DN8088.989 4寸DN100114.3108 5寸DN125139
鋼管DN尺寸換算表:
鋼管尺寸對應DN 計算值對應管道的通稱直徑
4分 DN15 φ21.3 φ18
6分 DN20 φ26.9 φ25
1寸 DN25 φ33.7 φ32
1.2寸 DN32 φ42.4 φ38
1.5寸 DN40 φ48.3 φ45
2寸 DN50 φ60.3 φ57
2.5寸 DN65 φ76.1 φ76
3寸 DN80 φ88.9 φ89
4寸 DN100 φ114.3 φ108
5寸 DN125 φ139.7 φ140
6寸 DN150 φ168.3 φ159
8寸 DN200 φ219.1 φ219
10寸 DN250 φ273 φ273
12寸 DN300 φ323.9 φ325
14寸 DN350 φ355.6 φ377
16寸 DN400 φ406.4 φ426
18寸 DN450 φ457 φ480
20寸 DN500 φ508 φ530
24寸 DN600 φ610 φ630
28寸 DN700 φ711 φ720
32寸 DN800 φ813 φ820
36寸 DN900 φ914 φ920
40寸 DN1000 φ1016 φ1020
吋=英寸(inch,縮寫為in)1分1/8寸DN6 2分1/4寸DN8 3分3/8寸DN10
4分1/2寸DN15 6分3/4寸DN20 8分1寸 DN254分管,是以英制尺寸來表示的也就是4英分管。英制尺寸的表示方法為 1英尺(1’)=12英寸(12’’) 1英寸=8英分。英分用1/8’’ 1/4’’ 3/8’’ 1/2’’ 5/8’’ 3/4’’ 7/8’’表示。 1英分=125英絲 1英寸=1000英絲。
(三)英制尺寸換成“米制”尺寸1英寸=25.4毫米,即是”米制”尺寸。如 5/8’’×25.4=15.875毫米 5/16’’×25.4=7.938毫米。
4分管也是1/2’’×25.4=12.7mm 、
6分管3\4"---管道公稱直徑近似19mm、
1寸管1"---管道公稱直徑近似25.4mm。
大外徑系列規格 DN-公稱直徑 Ф外徑
DN10—Ф14mm DN15—Ф18mm DN20—Ф25mm DN25—Ф32mm DN32—Ф38mmDN40—Ф45mm DN50—Ф57mm DN65—Ф76mm DN80—Ф89mm DN100—Ф108mmDN125—Ф133mm DN150—Ф159mm DN175—Ф194mm DN200—Ф219mm DN225—Ф245mm DN250—Ф273mm DN300—Ф325mm DN350—Ф377mm DN400—Ф426mmDN450—Ф480mm
